光纤收发器有六个LED指示灯,显示收发器的工作状态。根据LED,可以确定收发器是否正常工作并且可能有问题,这有助于识别故障。那么,光纤收发器的每个指示灯分别代表什么意思呢?

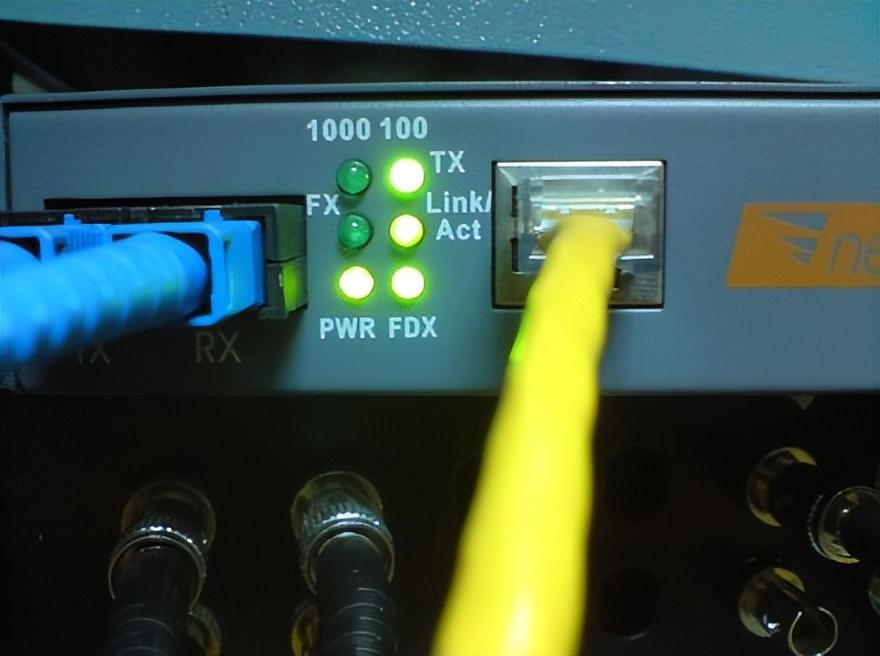

光纤收发器图示1
左上角–亮时代表1000M速率
右上角–亮时代表100M速率
左中间–亮时代表已接上尾纤,闪烁代表正在传输数据
右中间–亮时代表已接上网线,闪烁代表正在传输数据
左下角–亮时代表已接入电源线
右下角–亮时代表全双工速率 ,灭时代表半双工

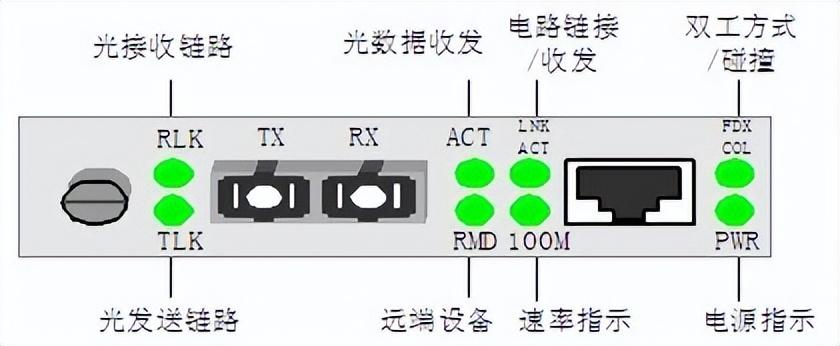

光纤收发器图示2
RLK–常亮,光口接收链路正常;不亮,接收链路错误
TLK–常亮,光口发送链路正常;不亮,若RLK亮,发送链路错误
ACT–闪亮,光口有数据传输
RMD–常亮,远端收发器的电口链路正常;不亮,链常亮,远端收发器可以远端网管;不亮,远端收发器不能远端网管
FDX/COL–常亮,电口工作于全双工;不亮,半双工;闪亮,半双工有碰撞
LNK/ACT–常亮,电口链路正常;不亮,链路错误;闪亮,电口有数据传输
100M–常亮,电路速率为100M;不亮,电路速率10M
PWR–常亮,电源工作正常,反之错误
光纤接口类型:
FC 圆型带螺纹(配线架上用的最多)
ST 卡接式圆型
SC 卡接式方型(路由器交换机上用的最多)
PC 微球面研磨抛光
APC 呈8度角并做微球面研磨抛光
MT-RJ 方型,一头双纤收发一体( 华为8850上有用)
光纤模块:一般都支持热插拔,
GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型
SFP 小型封装GBIC,使用的光纤为LC型(附件为一些跳线实物图)
